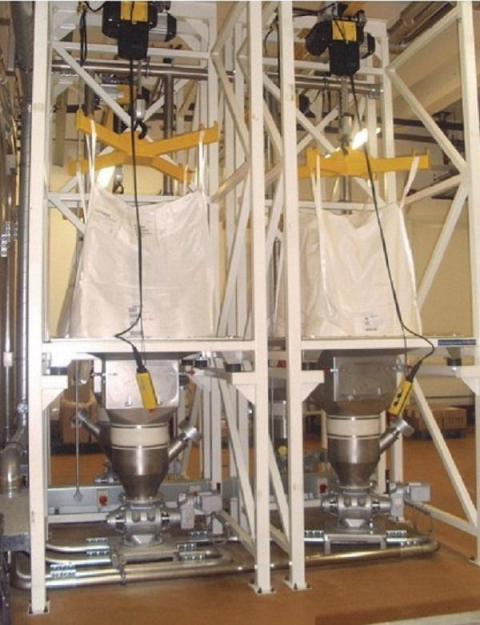

吨袋卸料站标准化安装指南：从基础到调试，安全高效落地一、设备概述吨袋卸料站（又称吨袋拆包卸料机）是针对吨袋装粉料、颗粒料（如塑料颗粒、矿石粉、化工原料、饲料等）设计的自动化卸料设备，广泛应用于化工、建材、食品、医药等行业。其核心功能是通过吊装、拆包、卸料、输送一体化作业，替代人工搬运拆包，减少物料扬尘，提升卸料效率，同时保障作业安全。
设备主要由主体框架（承重结构，含立柱、横梁）、吨袋吊装系统（电动葫芦、吊钩、导向装置）、拆包卸料系统（卸料斗、破袋装置、振动装置）、除尘系统（脉冲除尘器、吸风管道）、输送系统（螺旋输送机、星型卸料阀，衔接后续生产设备）及安全防护装置（防护栏、急停按钮、限位开关）组成。吨袋卸料站的承重能力（通常为0.5-2吨/袋）、卸料量、适配物料特性存在差异，安装前需明确设备参数与现场工况匹配性。二、安装前准备（一）场地与基础准备场地规划：选择平整、坚硬的场地，确保设备安装区域无障碍物（如管道、电缆、其他设备），且预留足够操作空间——设备四周需保留≥1.5米通道（便于吊装、检修），上方需预留≥5米净空高度（满足吨袋吊装需求，电动葫芦上升至最高位置时无遮挡）。基础施工：根据设备说明书要求的基础参数（如基础尺寸、承重强度）浇筑混凝土基础，基础表面平整度误差需≤3mm/m。若设备需固定在地面，需在基础内预埋地脚螺栓（螺栓规格、数量、预埋深度参照说明书，通常采用M20-M30高强度螺栓），待混凝土强度达到设计值的80%以上（通常养护7-10天）后方可进行安装。环境检查：确认安装场地的电源（通常为380V三相五线制，需匹配设备总功率，如10-15kW）、气源（若设备含气动破袋装置，需提供0.6-0.8MPa压缩空气，气管直径≥Φ16mm）接口位置，确保接口距离设备安装位置≤3米（避免管线过长影响性能）；若场地粉尘较多，需提前清理地面，防止安装过程中粉尘进入设备部件。（二）设备与工具准备设备清点：开箱后对照设备装箱单，逐一清点主体框架、电动葫芦、卸料斗、除尘装置、输送部件等组件，检查部件是否完好（如框架无变形、焊缝无开裂、电机无破损），附件（如螺栓、垫片、说明书、电路图）是否齐全，若发现缺件或损坏，需及时联系厂家补发或更换。工具准备：准备安装所需工具，包括起重设备（如叉车、吊车，承重能力需≥设备总重量的1.2倍，设备总重量通常为500-1500kg）、测量工具（水平仪、卷尺、扭矩扳手、万用表）、安装工具（扳手、螺丝刀、电钻、电焊机，若需现场焊接）、安全工具（安全帽、安全带、防滑手套、绝缘鞋），并确保工具性能完好（如扭矩扳手校准合格、电焊机接线规范）。（三）人员与安全准备人员配置：安排具备设备安装经验的专业团队（通常需3-4人，含1名起重指挥、1名电工、2名安装工），安装人员需熟悉吨袋卸料站结构原理，阅读设备说明书后进行安全与技术交底，明确各岗位职责（如起重指挥负责吊装信号传递，电工负责电气接线）。安全防护：在安装区域设置警示标识（如“设备安装，禁止入内”），拉设安全警戒线；安装人员需穿戴全套防护装备，高空作业（如安装框架横梁、电动葫芦）时必须系安全带，且下方禁止站人；检查起重设备的制动系统、吊钩保险装置，确保吊装安全。
三、核心安装步骤（一）主体框架安装框架就位：用叉车或吊车将主体框架平稳吊起，缓慢放置在混凝土基础上，确保框架立柱底部与预埋地脚螺栓对齐，框架中心线与现场规划的卸料中心线偏差≤5mm；吊装过程中需缓慢移动，避免框架碰撞其他物体导致变形。找平固定：用水平仪测量框架顶部横梁的水平度，若存在倾斜，通过调整立柱底部的垫片（采用不锈钢垫片，厚度为1-5mm）进行找平，确保水平度误差≤2mm/m；找平后用扭矩扳手将地脚螺栓拧紧，拧紧扭矩需符合说明书要求（通常为300-500N・m，不同规格螺栓扭矩不同），拧紧后再次检查水平度，确认无误后用双螺母锁死地脚螺栓，防止松动。框架加固：若框架为分体式结构（如立柱与横梁分开运输），需现场将横梁与立柱连接，连接时采用高强度螺栓（如8.8级螺栓）紧固，螺栓连接处需加弹簧垫片防松；若说明书要求焊接加固，需由持证焊工进行焊接，焊缝高度≥8mm，焊接后清除焊渣，检查焊缝无气孔、裂纹，必要时进行防腐处理（涂刷防锈漆）。（二）吊装与卸料系统安装电动葫芦安装：将电动葫芦通过螺栓固定在框架顶部的导轨上，确保电动葫芦滑动顺畅（无卡滞、异响），调整电动葫芦的限位开关（上升限位、下降限位），确保吊钩上升至最高位置时，与框架顶部距离≥100mm，下降至最低位置时，与卸料斗进料口距离≥300mm（满足吨袋吊装高度需求）；连接电动葫芦的电源线（需由电工操作，严格按照电路图接线，确保正反转方向正确），接线后用万用表检测绝缘电阻，绝缘电阻≥0.5MΩ。卸料斗安装：将卸料斗吊装至框架中部的支撑平台上，调整卸料斗位置，使斗口中心线与电动葫芦吊钩中心线对齐（偏差≤3mm），卸料斗底部出料口与后续输送设备（如螺旋输送机）的进料口对接，对接处需加装密封垫（采用耐油橡胶垫，厚度≥5mm），防止卸料时物料泄漏；用螺栓将卸料斗与框架支撑平台固定，螺栓拧紧扭矩按说明书要求（通常为150-200N・m），固定后检查卸料斗是否稳固，无晃动现象。破袋与振动装置安装：若设备配备气动破袋装置，将破袋刀（需提前检查刀刃是否锋利，固定是否牢固）安装在卸料斗内部的预设支架上，连接破袋装置的气管，气管接口处用卡箍紧固，确保无漏气；若配备振动装置（如振动电机），将振动电机通过螺栓固定在卸料斗外侧的振动支架上，电机轴线与卸料斗侧壁垂直，固定螺栓需加防松螺母，拧紧后测试电机运行，确保振动均匀无异常噪音。（三）除尘与输送系统安装除尘装置安装：将脉冲除尘器放置在框架侧面的预留位置（或吊装至框架顶部，根据设备型号而定），用螺栓固定在地面或框架支架上，确保除尘器壳体垂直，无倾斜；连接除尘器与卸料斗的吸风管道，管道采用法兰连接，法兰之间加密封垫片（如石棉垫片），拧紧法兰螺栓，确保管道无漏风；安装除尘器的脉冲控制仪，控制仪需固定在便于操作的位置（如框架侧面，高度1.5-1.8米），连接控制仪与除尘器的电磁阀、风机电源线，接线后检查线路是否正确（如电磁阀正负极无误）。输送系统安装：将螺旋输送机（或星型卸料阀）与卸料斗底部的出料口对接，调整输送设备的位置，使进料口与出料口中心线对齐，偏差≤2mm，对接处用螺栓固定，加装密封套防止物料泄漏；若输送设备需固定在地面，需用膨胀螺栓将其底座固定，确保设备运行时无位移；连接输送设备的电机电源线，严格按照电机铭牌接线（如三相电机需区分相线，避免反转），接线后用手转动电机风扇，检查电机转动是否灵活，无卡滞。（四）电气系统安装主电路接线：由电工连接设备总电源，将电源线接入设备配电箱内的断路器，断路器额定电流需≥设备总电流的1.2倍（如设备总功率10kW，额定电流约20A，断路器选25A）；分别连接电动葫芦、振动电机、除尘风机、输送电机的电源线至配电箱对应的接触器，接线时需区分相线（L1、L2、L3）与零线（N），地线（PE）需单独连接至设备接地端子，确保接地电阻≤4Ω（用接地电阻测试仪测量）。控制电路接线：连接配电箱内的控制元件（如按钮、指示灯、限位开关、脉冲控制仪），按照设备电路图将按钮（如启动、停止、急停）与接触器线圈、限位开关串联，指示灯（如电源灯、运行灯、故障灯）与对应电路并联；检查控制线路接线是否正确（如急停按钮按下时，所有电机电源切断），用万用表测量线路通断，避免短路或断路。线路整理：将配电箱内的电源线、控制线整理整齐，用线卡固定，避免线路交叉缠绕；电线接头处需用绝缘胶带包裹，外露导线需穿波纹管保护；配电箱门安装密封条，防止粉尘进入，箱体外壳需可靠接地。四、安装后调试与验收（一）空载调试电气系统调试：打开设备总电源，检查配电箱内电源指示灯是否亮起，用万用表测量各电机输入端电压，确保电压为380V±10%；逐一测试控制按钮（如电动葫芦上升/下降、振动电机启动/停止、除尘风机开/关），观察电机转向是否正确（如电动葫芦上升时吊钩向上，螺旋输送机输送方向朝向后续设备），若转向错误，需调换电机相线；测试限位开关（如电动葫芦上升限位），当吊钩触达限位时，电机应立即停止运行，急停按钮按下时，所有电机需瞬间断电，确保安全保护功能有效。机械系统调试：启动电动葫芦，使吊钩沿导轨全程移动，检查滑动是否顺畅，无卡顿或异响，吊钩升降速度是否均匀（符合说明书要求，通常为8-12m/min）；启动振动装置，观察卸料斗振动是否均匀，无明显晃动，振动频率（通常为50-60Hz）符合设定值；启动除尘风机，检查风机运行是否平稳，用压力计测量除尘器进出口风压，确保风压符合说明书要求（通常为-200至-500Pa），脉冲控制仪按设定间隔（通常为30-60秒）触发电磁阀，清理滤袋无异常。（二）负载调试模拟卸料测试：用电动葫芦吊起空载吨袋（或重量相当的模拟重物，重量约为设备额定承重的50%），缓慢下降至卸料斗上方，将吨袋挂钩挂在卸料斗的挂架上，检查挂架承重是否稳定；启动破袋装置（若为手动破袋，需用专用工具划开吨袋底部），模拟物料下落，观察卸料斗内物料是否顺畅进入输送系统，无堆积、堵塞现象；若配备振动卸料，调整振动强度，确保斗壁无物料黏结。满负荷测试：吊装装满物料的吨袋（重量为设备额定承重，如1吨），重复卸料流程，记录卸料时间（通常1吨物料卸料时间≤5分钟），检查输送系统的输送量是否符合设计值（如螺旋输送机输送量≥2m³/h）；测试除尘系统的除尘效果，用粉尘浓度检测仪测量作业区域粉尘浓度，确保浓度≤10mg/m³（符合国家粉尘作业卫生标准）；连续运行1小时，观察设备各部件温度（如电机外壳温度≤70℃、轴承温度≤65℃），无过热现象。（三）验收标准安装精度验收：复查主体框架水平度（误差≤2mm/m）、卸料斗中心线偏差（≤3mm）、电动葫芦导轨平行度（偏差≤2mm），确保符合安装要求；检查所有螺栓连接，用扭矩扳手抽检，拧紧扭矩符合说明书规定，无松动。性能验收：空载运行时，各电机运行平稳，无异常噪音（噪音≤85dB）；负载运行时，卸料效率、输送量、除尘效果达到设备技术参数要求；安全装置（急停、限位、接地）全部有效，无安全隐患。文档验收：整理安装过程记录（如安装日志、调试数据、检测报告），收集设备合格证、说明书、电路图等资料，与用户共同签署安装验收报告，明确验收合格结论，若存在问题，需制定整改计划，整改后重新验收。
